Datos del producto:
Pago y Envío Términos:
|
| Tipo: | 1400, 1200, 1000, 800 | Paso de la cadena escalonada (P): | 135.46 |
|---|---|---|---|
| Diámetro del pasador (D): | 12.7/15/20/25 | Tamaño del rodillo (D1 x H): | 100x22 |
| Eje: | Sólido | Ambiente: | Bajo techo, en exteriores |
| Conexión de ejes: | tipo fijo | Lubricación: | Grasa |
| Fijación de peldaños: | Casquillo de abrazadera de plástico | Conveniente para: | 606, 610, 610MPT |
Introducción del fondo
El rodillo fuera de la cadena de la plataforma del vínculo es ampliamente utilizado en paseos móviles públicos públicos y resistentes. Este tipo de paseo móvil se utiliza sobre todo en aeropuerto, metro, eje del transporte público, lugar del etc. Debido al flujo intensivo del pasajero, hay estricto requerido de calidad y de seguridad del producto. Cadena de la plataforma como una del elemento de sistema de conducción, es el componente crítico en paseo móvil. Después de uso perenne, si las cadenas de la plataforma se han usado y alcanzaron su vida de servicio de diseño, debe ser oportuno substituido y propertly.
Especificación de producto
| Serie de productos | Lubricación |
Pin de cadena |
Conexión del árbol |
Tipo de los árboles |
Tamaño del rodillo |
Paso Fijación |
Min. Break |
|---|---|---|---|---|---|---|---|
| P1354-12-os | grasa | 12,7 | Fijado | sólido | 100 x 22 | arbusto de la abrazadera | 124 |
| P1354-15-os | grasa | 15 | Fijado |
sólido |
100 x 22 | arbusto de la abrazadera | 90 |
| P1354-20-os | grasa | 20 | Fijado | sólido | 100 x 22 | arbusto de la abrazadera | 150 |
| P1354-25-os | grasa | 25 | Fijado | sólido | 100 x 22 | arbusto de la abrazadera | 190 |
Detalle del producto
La echada de cadena P = 135.46m m, 3P = distancia del paso = 406.4m m, cadena de la plataforma es grasa usada para la lubricación.

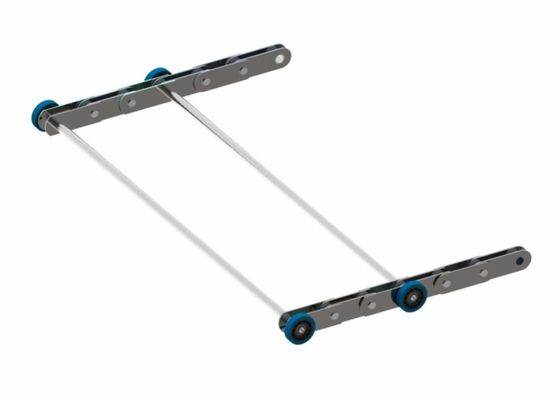

La cadena de la plataforma es conectada con su vínculo lateral izquierdo y derecho por los árboles sólidos. Los árboles sólidos de la cadena de la plataforma se fijan con la placa de la alambrada para el transporte. La cadena de la plataforma tiene tipo 800, 1000, 1200 and1400 de la anchura del producto.
Las plataformas están fijando con los árboles de la cadena de la plataforma a través de arbusto que lleva llano y de cursor

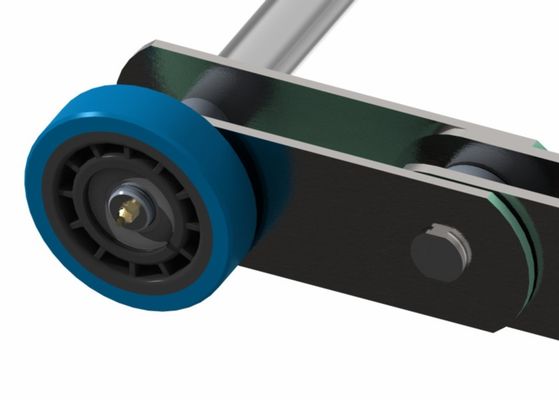

Los rodillos de la cadena de la plataforma son hechos por el poliuretano resistente hidrolítico. El eje de cadena del rodillo es la poliamida usada 66. Todos los rodillos han pasado pruebas de la elegibilidad incluyen la anti-hidrólisis 250 horas, hidrólisis del aceite 250 horas y el tiempo en marcha 5000hours de la prueba de vida.
| Prueba de la hidrólisis del agua | Prueba de la hidrólisis de Oild | prueba del funcionamiento del tiempo de la vida |
| 250 horas | 250 horas | 5000 horas |
Unidad de código el ordenar de la cadena
| Serie de productos | Tamaño del rodillo | Anchura del paseo móvil | Cadena de 10 dobleces | Cadena de 2 dobleces | Compense el vínculo |
| P1354-12-os | 100x22 | 1000 | aP1354-12-os-10 | aP1354-12-0s-02 | aP1354-12-0s-01 |
| P1354-12-os | 100x22 | 800 | bP1354-12-os-10 | bP1354-12-os-02 | bP1354-12-os-01 |
|
P1354-15-os |
100x22 | 1400 | aP1354-15-os-10 | aP1354-15-os-02 | aP1354-15-os-01 |
| P1354-15-os | 100x22 | 1200 | bP1354-15-os-10 | bP1354-15-os-02 | bP1354-15-os-01 |
| P1354-15-os | 100x22 | 1000 | cP1354-15-os-10 | cP1354-15-os-02 | cP1354-15-os-01 |
| P1354-15-os | 100x22 | 800 | dP1354-15-os-10 | dP1354-15-os-02 | dP1354-15-os-01 |
| P1354-20-os | 100x22 | 1400 | aP1354-20-os-10 | aP1354-20-os-02 | aP1354-20-os-01 |
| P1354-20-os | 100x22 | 1200 | bP1354-20-os-10 | bP1354-20-os-02 | bP1354-20-os-01 |
| P1354-20-os | 100x22 | 1000 | cP1354-20-os-10 | cP1354-20-os-02 | cP1354-20-os-01 |
| P1354-20-os | 100x22 | 800 | dP1354-20-os-10 | dP1354-20-os-02 | dP1354-20-os-01 |
| P1354-25-os | 100x22 | 1400 | aP1354-25-os-10 | aP1354-25-os-02 | aP1354-25-os-01 |
| P1354-25-os | 100x22 | 1200 | bP1354-25-os-10 | bP1354-25-os-02 | bP1354-25-os-01 |
| P1354-25-os | 100x22 | 1000 | cP1354-25-os-10 | cP1354-25-os-02 | cP1354-25-os-01 |
| P1354-25-os | 100x22 | 800 | dP1354-25-os-10 | dP1354-25-os-02 | dP1354-25-os-01 |
Uso
El rodillo de la echada 135.46m m fuera de la cadena de la plataforma del vínculo se utiliza en paseo móvil público resistente con una distancia de la plataforma de 406.4m m. Es conveniente para el producto 606, 610 y 610MPT del paseo móvil.
Producti y control de calidad
El productio de la cadena de la plataforma de los proveedores de cadena Industria-renombrados. El proceso entero de la fabricación de la cadena de la plataforma incluye los imgress meterial, componente que trabaja a máquina, tratamiento térmico de la parte y la asamblea final con plan del control de calidad al eansure cada cadena de la plataforma alcanzó el requisito de diseño original. El nivel de calidad es constante con la cadena de primera clase internacional de la plataforma de la escalera móvil de la marca.
Todo el tipo cadena de la plataforma alcanzó el tipo certificado de CNAS de prueba.
Nuestro servicio
Nuestro equipo que dirige profesional puede proporcionar el soporte técnico para ayudar a clientes a identificar las especificaciones apropiadas de la cadena de la plataforma para cumplir requisitos de la seguridad y del curso de la vida.
Solicitamos amablemente a nuestros clientes proveer de nosotros cualquier documento relacionado con la cadena de la escalera móvil, e.g informes del servicio técnico, números de parte de repuesto de la cadena, dibujos de la cadena, certificados de la carga de la fractura/cálculos de la carga de la fractura, etc. Estos documentos pueden acelerar considerablemente una investigación y aclarar discrepancias. Para evitar cualquier riesgo de proporcionar una cadena de no-funcionamiento, termine este cuestionario y una plantilla de la identificación con las fotografías detalladas de las placas del vínculo, de los rodillos, de los pernos del paso, de los árboles, de las piezas del árbol y de las marcas en los componentes. Complete por favor los puntos siguientes y las plantillas de cadena tan totalmente como sea posible. Si la plantilla se desvía de la cadena que se medirá, bosquejo, medida y fotografiar la desviación detalladamente.
