Datos del producto:
Pago y Envío Términos:
|
| Tipo: | 1000 | Paso de la cadena escalonada (P): | 135.46 |
|---|---|---|---|
| Diámetro del pasador (D): | 38 | Tamaño del rodillo (D1 x H): | 106,2x22 |
| Eje: | Sólido | Ambiente: | Bajo techo, en exteriores |
| Conexión de ejes: | tipo fijo | Lubricación: | aceite |
| Fijación de peldaños: | Casquillo del pasador de índice | Conveniente para: | 513NPE |
| Resaltar: | El rodillo dentro de los árboles sólidos del vínculo camina,Echada 135,46 de la cadena del paso de escalera móvil |
||
Introducción del fondo
Además de ser ampliamente utilizadas en escaleras móviles comerciales y escaleras móviles públicas normales, las cadenas interiores del paso del rodillo se pueden también utilizar en escaleras móviles públicas resistentes o el alto whih de las escaleras móviles de la subida tiene el mismo funcionamiento y seguridad como escalera móvil pública resistente del rodillo de la cadena exterior del paso. Debido a las escaleras móviles públicas resistentes tenga flujo intensivo del pasajero, la cadena de la escalera se requiere para tener una capacidad de carga grande que incluyen el rodillo de la placa, del perno y del paso de la cadena de la alambrada. Así pues, el diámetro del rodillo de la cadena del paso es más grande de la cadena usada normal del paso, similar como rodillo exterior de la cadena del paso del vínculo. Esta clase de productos de la escalera móvil es común en subterráneo, alta plaza que hace compras estupenda, eje del transporte y otros lugares. De acuerdo con esta situación, los requisitos para la calidad, la seguridad y la confiabilidad de la cadena del paso son particularmente estrictos. Después de uso a largo plazo, la cadena se ha usado, que excede su vida de servicio. La cadena del paso debe ser oportuna cambiado y propertly restaurar su seguridad del servicio
Especificación de producto
| Serie de productos | Lubricación |
Pin de cadena Diámetro (milímetro) |
Conexión del árbol (Fijo/desmontable) |
Tipo de los árboles |
Tamaño del rodillo Anchura del diámetro x (milímetro) |
Fijación de Stecp |
Min. Break fuerza (KN) |
|---|---|---|---|---|---|---|---|
| 1354-38-cs | aceite | 38 | Fijado |
sólido |
106,2 x 22 | Ponga en un índice el perno | 225 |
Detalle del producto
La echada de cadena P = 135.46m m, 3P = distancia del paso = 406.4m m, la lubricación de cadena del paso es aceite usado

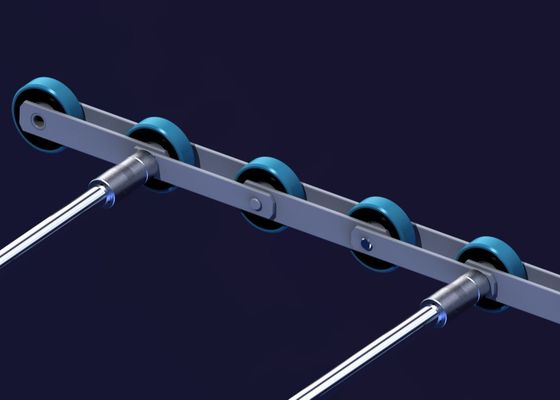

La cadena es conectada con su vínculo lateral izquierdo y derecho por los árboles sólidos o los árboles huecos. Los árboles sólidos caminan cadena se fijan con la placa de la alambrada para el transporte. La anchura de la cadena del paso tiene type1000 para la anchura de la escalera móvil. Y el paso es fijado con la cadena del paso por el perno del índice.

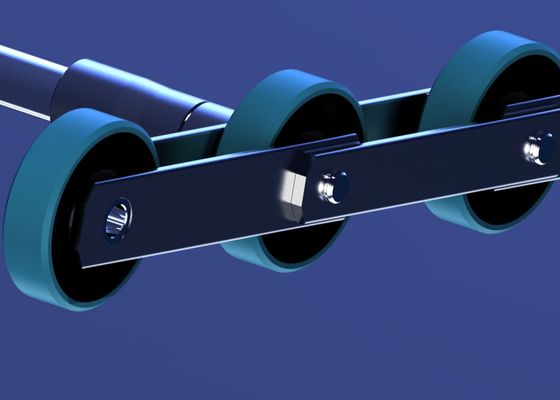

Los rodillos de la cadena del paso son hechos por el poliuretano resistente hidrolítico. La prueba de la elegibilidad del rodillo de la cadena del paso incluye la anti-hidrólisis 250 horas, hidrólisis del aceite 250 horas y el tiempo en marcha 5000hours de la prueba de vida. El material del eje del rodillo es la poliamida 66
| Prueba de la hidrólisis del agua | Prueba de la hidrólisis de Oild | prueba del funcionamiento del tiempo de la vida |
| 250 horas | 250 horas | 5000 horas |
Unidad de código el ordenar de la cadena
| Serie de productos | Tipo de la escalera móvil | Cadena de 10 dobleces | Cadena de 2 dobleces | Compense el vínculo |
| 1354-38-cs | 1000 | 1354-38-cs-10 | 1354-38-cs-02 | 1354-38-cs-01 |
Uso
La cadena interior del paso del rodillo con la echada 135.46m m y el tamaño de cadena 106.2m m del rodillo es conveniente usada para la escalera móvil 513NPE.
Producti y control de calidad
El productio de la cadena del paso de los proveedores Industria-renombrados de la cadena del paso. El proceso entero de la fabricación de la cadena del paso incluye los imgress meterial, componente que trabaja a máquina, tratamiento térmico de la parte y la asamblea final con plan del control de calidad al eansure cada cadena del paso alcanzó el requisito de diseño original. El nivel de calidad es constante con la cadena de primera clase internacional del paso de escalera móvil de la marca.
Todo el tipo cadena del paso alcanzó el tipo certificado de CNAS de prueba.
Nuestro servicio
Nuestro equipo que dirige profesional puede proporcionar el soporte técnico para ayudar a clientes a identificar las especificaciones apropiadas de la cadena del paso para cumplir requisitos de la seguridad y del curso de la vida.
Solicitamos amablemente a nuestros clientes proveer de nosotros cualquier documento relacionado con la cadena de la escalera móvil, e.g informes del servicio técnico, números de parte de repuesto de la cadena, dibujos de la cadena, certificados de la carga de la fractura/cálculos de la carga de la fractura, etc. Estos documentos pueden acelerar considerablemente una investigación y aclarar discrepancias. Para evitar cualquier riesgo de proporcionar una cadena de no-funcionamiento, termine este cuestionario y una plantilla de la identificación con las fotografías detalladas de las placas del vínculo, de los rodillos, de los pernos del paso, de los árboles, de las piezas del árbol y de las marcas en los componentes. Complete por favor los puntos siguientes y las plantillas de cadena tan totalmente como sea posible. Si la plantilla se desvía de la cadena que se medirá, bosquejo, medida y fotografiar la desviación detalladamente.
