Datos del producto:
Pago y Envío Términos:
|
| Tipo: | 1000 | Paso de cadena (P)_mm: | 135.46 |
|---|---|---|---|
| Pin de diámetro (D)_mm: | 20/25/35/40 | Tamaño del rodillo Dia_x_w: | 100x22 |
| Eje: | Sólido | EjeConexión: | tipo fijo |
| Tipo de lubricación: | Grasa | Ambiente: | Bajo techo, en exteriores |
| Solicitar: | 510/516/520/HD-A/HD-B/HD-C | ||
| Resaltar: | recambio 1000 de la escalera móvil de la anchura,Anchura 1000 del recambio de la escalera móvil,lubricación de la grasa de la escalera móvil de la echada 135 |
||
Introducción del fondo
La gran mayoría de escaleras móviles resistentes utiliza el diseño de la cadena del paso de rodillo fuera del vínculo. Estas clases de productos de la escalera móvil se utilizan sobre todo en lugares con alta subida y flujo pesado del pasajero, tal como subterráneos, ejes del transporte y otros lugares. Por lo tanto, hay requisitos fuertes para el control de calidad de la seguridad y de la producción, la cadena del paso que es el componente crítico y de la seguridad en el sistema de impulsión de la escalera móvil. Después de uso perenne, si la cadena del paso se ha usado y alcanzó su vida de servicio de diseño, debe ser oportuna substituido y propertly.
Especificación de producto
| Tipo resistente de la cadena del paso de escalera móvil - rodillo fuera del vínculo, echada 135,46, árboles sólidos | ||||||
| producto serie |
lubricación | perno de cadena Diámetro (milímetro) |
conexión del árbol (fijo/desmontable) |
tamaño del rodillo anchura del diámetro x (milímetros) |
fijación del paso | mini. fuerza de la fractura (KN) |
| a13546-20 | grasa | 20 | fijo | 100 x 22 | perno del índice | 220 |
| a13546-25 | grasa | 25 | fijo | 100 x 22 | perno del índice | 250 |
| a13546-30 | grasa | 35 | fijo | 100 x 22 | perno del índice | 300 |
| a13546-40 | grasa | 40 | fijo | 100 x 22 | perno del índice | 387 |
Detalle del producto
Echada de cadena P=135.46mm, 3P = paso distance=406.4mm

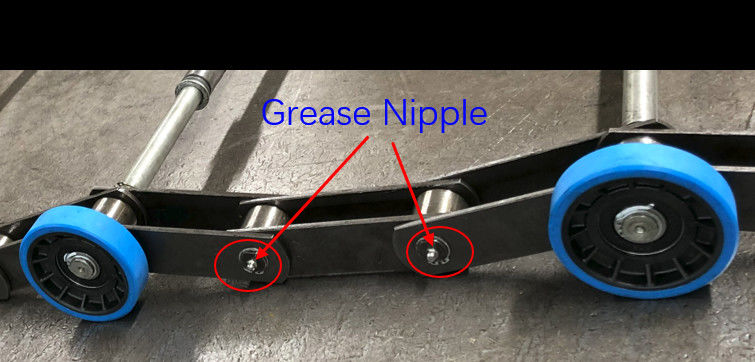

Grasa de cadena del uso para la lubricación

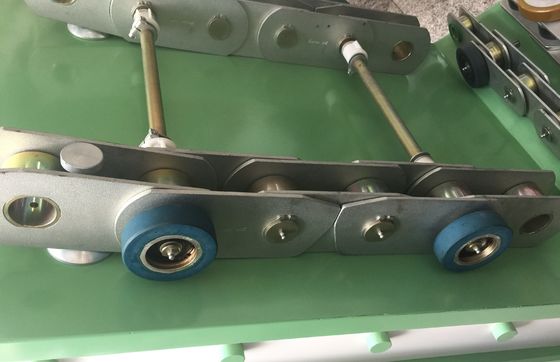

La cadena del paso es conectada con sus lados izquierdos y derechos por los árboles sólidos y la anchura de la cadena del paso es 1000 milímetros. Los Axel sólidos se fijan con la placa de la alambrada y no son datachable para el transporte.
Los rodillos de la paso-cadena se hacen del poliuretano resistente hidrolítico. La prueba de la elegibilidad para la anti-hidrólisis del rodillo de la paso-cadena es 250hours, la hidrólisis del aceite es 250hours, y el tiempo de ejecución de la prueba de vida es 5000hours.
| prueba de la elegibilidad del rodillo de la paso-cadena | ||
| anti-hidrólisis | hidrólisis del aceite | tiempo de ejecución de la prueba de vida |
| 250hours | 250hours | 5000hours |
El material del eje del rodillo del paso es plástico como estándar y el eje del metal es opcional.
eje plástico eje del metal
Unidad de doblez de cadena para el código el ordenar
| serie | 10 dobleces | 2 dobleces | compense el vínculo |
| a13546-20 | a13546-20-os-10 | a13546-20-os-02 | a13546-20-os-01 |
| a13546-25 | a13546-25-os-10 | a13546-25-os-02 | a13546-25-os-01 |
| a13546-30 | a13546-30-os-10 | a13546-30-os-02 | a13546-30-os-01 |
| a13546-40 | a13546-40-os-10 | a13546-40-os-02 | a13546-40-os-01 |
10 dobleces 2 dobleces compense el vínculo
Uso
El rodillo de la echada 135,46 fuera de la cadena del paso del vínculo es ampliamente utilizado en escaleras móviles resistentes y tiene una distancia del paso de 406,4 milímetros. Es conveniente para el tipo 510/516/520/las escaleras móviles de HD-A/de HD-B/de HD-C.
Producción y control de calidad
Producción de la cadena del paso de los proveedores industria-renombrados de la cadena del paso. El proceso de fabricación entero de la cadena del paso incluye el ingreso material, trabajar a máquina del componente, el tratamiento térmico de la parte y a la asamblea final, con un programa de control de calidad de asegurarse de que cada cadena del paso alcanza los requisitos de diseño originales. Los niveles de calidad son constantes con las escaleras móviles de primera clase internacionales de la marca.
Todos los tipos de cadenas del paso alcanzan el tipo certificado de CNAS de prueba.
Nuestro servicio
Nuestro equipo que dirige profesional puede proporcionar el soporte técnico para ayudar a clientes a identificar las especificaciones apropiadas de la cadena del paso para cumplir requisitos de la seguridad y del curso de la vida.
