Datos del producto:
Pago y Envío Términos:
|
| Tipo: | 1000 / 800 / 600 | Paso de la cadena escalonada (P): | 135.46 |
|---|---|---|---|
| Diámetro del pasador (D): | 12.7/15/20/25 | Tamaño del rodillo (D1 x H): | 76,2x22 |
| Eje: | Hueco | Ambiente: | Bajo techo, en exteriores |
| Conexión de ejes: | desmontable | Lubricación: | aceite |
| Fijación de peldaños: | Casquillo de sujeción de plástico | Conveniente para: | 508NCE/510/510PSE/513NPE/515NPE |
| Alta luz: | Recambio de la escalera móvil 513NPE,Cadena del paso del recambio de la escalera móvil,Tipo árboles 1000 del hueco de la escalera móvil |
||
Introducción del fondo
La escalera móvil comercial y la escalera móvil pública de la gran mayoría son rodillo usado dentro del diseño de la cadena del paso del vínculo. Estas clases de escalera móvil se utilizan sobre todo en lugares con el edificio comercial con el eje del flujo del pasajero del nornal o del transporte público con el flujo de poca potencia del pasajero, tal como edificios del centro comercial, de oficinas, hospital, estación de tren, edificio del transporte público, ejes del transporte y otros lugares.
Como el componente impulsor dominante de la escalera móvil, el poder de las transferencias de cadena del paso de transportar a pasajeros a partir de un piso al otro con el paso. Por lo tanto, la seguridad y la confiabilidad de la calidad de las piezas deben ser garantizadas y fuerte ser requeridas. Después de que la escalera móvil utilizara muchos años, la cadena del paso se ha usado y excede la vida de servicio diseñado, debe ser substituida a tiempo y propertly restaurar la seguridad y la confiabilidad del producto.
Especificación de producto
| Serie de productos | Lubricación |
Pin de cadena Diámetro (milímetro) |
Conexión del árbol (Fijo/desmontable) |
Tipo de los árboles |
Tamaño del rodillo Anchura del diámetro x (milímetro) |
Fijación de Stecp |
Min. Break fuerza (KN) |
|---|---|---|---|---|---|---|---|
| 1354-12-ch | aceite | 12,7 | Desmontable | hueco | 76,2 x 22 | Abrazadera de Bush | 111 |
| 1354-15-ch | aceite | 15 | Desmontable | hueco | 76,2 x 22 | Abrazadera de Bush | 90 |
| 1354-20-ch | aceite | 20 | Desmontable | hueco | 76,2 x 22 | Ponga en un índice el perno | 150 |
| 1354-25-ch | aceite | 25 | Desmontable | hueco | 76,2 x 22 | Ponga en un índice el perno | 200 |
Detalle del producto
La echada de la cadena del paso (p) es 135.46m m; echada del paso (distancia =3P) 406.4m m del paso. Esta cadena del paso de la serie es aceite usado para la lubricación.

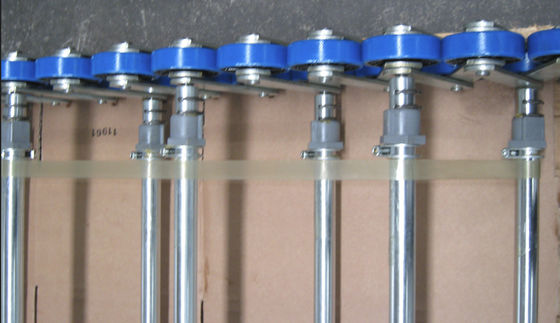

La cadena es conectada con su vínculo lateral izquierdo y derecho por los árboles huecos. Este tipo cadena del paso se puede montar con la cadena lateral izquierda y derecha como cadena entera para el transporte o desmontable para el transporation como opción.
La anchura de la cadena del paso tiene 1000, 800 y 600 para el tipo de la escalera móvil.
Hay dos tipos de diseño de la fijación del paso: buje de perno del índice y el buje de fijación con abrazadera plástico.
Los rodillos de la cadena del paso son hechos por el poliuretano resistente hidrolítico y el eje del rodillo de la cadena del paso es la poliamida usada 66. La prueba de la elegibilidad del rodillo de la cadena del paso incluye la anti-hidrólisis 250 horas, hidrólisis del aceite 250 horas y el tiempo en marcha 5000hours de la prueba de vida
Unidad de código el ordenar de la cadena
| Serie de productos | Tipo de la escalera móvil | Cadena de 10 dobleces | Cadena de 2 dobleces | Compense el vínculo |
| 1354-127-ch | 1000 | a1354-127-ch-10 | a1354-127-ch-02 | a1354-127-ch-01 |
| 1354-127-ch | 800 | b1354-127-ch-10 | b1354-127-ch-02 | b1354-127-ch-01 |
| 1354-127-ch | 600 | c1354-127-ch-10 | c1354-127-ch-02 | c1354-127-ch-01 |
| 1354-15-ch | 1000 | a1354-15-ch-10 | a1354-15-ch-02 | a1354-15-ch-01 |
| 1354-15-ch | 800 | b1354-15-ch-10 | b1354-15-ch-02 | b1354-15-ch-01 |
| 1354-15-ch | 600 | c1354-15-ch-10 | c1354-15-ch-02 | c1354-15-ch-01 |
| 1354-20-ch | 1000 | a1354-20-ch-10 | a1354-20-ch-02 | a1354-20-ch-01 |
| 1354-20-ch | 800 | b1354-20-ch-10 | b1354-20-ch-02 | b1354-20-ch-01 |
| 1354-20-ch | 600 | c1354-20-ch-10 | c1354-20-ch-02 | c1354-20-ch-01 |
| 1354-25-ch | 1000 | a1354-25-ch-10 | a1354-25-ch-02 | a1354-25-ch-01 |
| 1354-25-ch | 800 | b1354-25-ch-10 | b1354-25-ch-02 | b1354-25-ch-01 |
| 1354-25-ch | 600 | c1354-25-ch-10 | c1354-25-ch-02 | c1354-25-ch-01 |
10 folts 2 dobleces compense el vínculo
Uso
El rodillo de la echada 135.46m m dentro de la cadena del paso del vínculo se utiliza en extensamente escalera móvil comercial y pública y una distancia del paso de 406.4m m. Es conveniente para el producto 510, 513NPE, 508NCE, 515NPE, etc. de la escalera móvil.
Producti y control de calidad
La cadena del paso es hecha por los proveedores Industria-renombrados de la cadena del paso. El proceso entero de la fabricación de la cadena del paso incluye los imgress meterial, componente que trabaja a máquina, tratamiento térmico de la parte y la asamblea final con plan del control de calidad al eansure cada cadena del paso alcanzó el requisito de diseño original. El nivel de calidad es constante con la cadena de primera clase internacional del paso de escalera móvil de la marca.
Todo el tipo cadena del paso alcanzó el tipo certificado de CNAS de prueba.
Nuestro servicio
Nuestro equipo que dirige profesional puede proporcionar el soporte técnico para ayudar a clientes a identificar las especificaciones apropiadas de la cadena del paso para cumplir requisitos de la seguridad y del curso de la vida.
Solicitamos amablemente a nuestros clientes proveer de nosotros cualquier documento relacionado con la cadena de la escalera móvil, e.g informes del servicio técnico, números de parte de repuesto de la cadena, dibujos de la cadena, certificados de la carga de la fractura/cálculos de la carga de la fractura, etc. Estos documentos pueden acelerar considerablemente una investigación y aclarar discrepancias. Para evitar cualquier riesgo de proporcionar una cadena de no-funcionamiento, termine este cuestionario y una plantilla de la identificación con las fotografías detalladas de las placas del vínculo, de los rodillos, de los pernos del paso, de los árboles, de las piezas del árbol y de las marcas en los componentes. Complete por favor los puntos siguientes y las plantillas de cadena tan totalmente como sea posible. Si la plantilla se desvía de la cadena que se medirá, bosquejo, medida y fotografía el detalle del onin del deviati.
